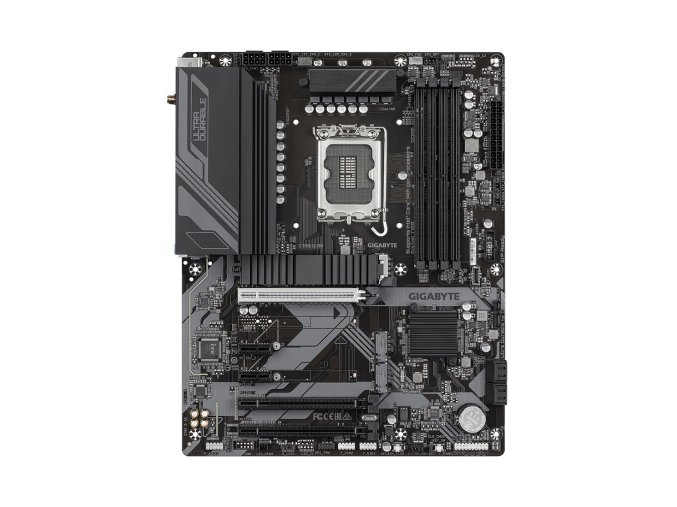

GIGABYTE Z790 D AX/LGA 1700/ATX

GIGABYTE Z790 D AX (rev. 1.0)
Chipset: Intel® Z790 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: Intel® Core™, Pentium® Gold a Celeron® 14., 13. a 12. generace
Patice procesoru: LGA1700
Paměť: * 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4400MT/s paměťové moduly * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy: specifikace se může lišit v závislosti na podpoře CPU * 1x HDMI® 2.1 * 1x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + BT v5.3
Rozšiřující sloty: * 1x PCI Express x16 podpora PCIe 5.0 x16 (PCIEX16) * 1x PCI Express x16 podpora PCIe 4.0 x4 (PCIEX4) * 1x PCI Express x16 podpora PCIe 3.0 x1 (PCIEX1_4) * 2x PCI Express x1 podpora PCIe 3.0 x1 (PCIEX1_2, PCIEX1_3)
Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU) * 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB) * 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4/x2 SSD (M2M_SB) * 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA
USB: Zadní USB (celkem 8 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 Přední USB (celkem 7 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Porty na zadním panelu: * 1x klávesnice/myš PS/2 * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 2 typu A (červený) * 4x USB 3.2 Gen 1 * 2x USB 2.0/1.1 * 2x SMA anténní konektor (2T2R) * 1x HDMI * 1x DisplayPort * 1x RJ-45 * 3x audio jack
Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 2x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 3x system fan headers * 1x system fan/water cooling pump header Související s úložištěm * 3x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® konektor s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 2x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED strip header * 1x front panel header * 1x front panel audio header * 1x S/PDIF Out header * 2x Thunderbolt™ add-in card konektor * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) * 1x tlačítko reset * 1x tlačítko Q-Flash Plus * 1x reset jumper * 1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-D-AX-rev-10#kf
